Câu hỏi ở tiêu đề là câu hỏi mà bất kỳ ai lần đầu nhìn vào một tuyến metro cũng đặt ra, và với tuyến số 4 của hồ sơ hướng tuyến Hà Nội, nó không có đáp án theo cách thông thường. Tuyến này không có điểm đầu, cũng không có điểm cuối. Khi đo trực tiếp trên dữ liệu hình học, đỉnh đầu tiên và đỉnh cuối cùng của tim tuyến cho khoảng cách bằng 0,0 mét: hai đầu trùng khít lên nhau. M4 là một vòng tròn khép kín dài 62,3 km chạy quanh vùng lõi Thủ đô. Bài viết này giải thích điều đó có nghĩa gì trên thực địa, chỉ ra nơi nét vẽ khép lại trong tệp dữ liệu, và quan trọng hơn, phân tích những hệ quả khai thác mà một hành lang khép kín kéo theo: không ga cuối, tàu chạy liên tục theo hai chiều, depot phải nối bằng nhánh dẫn, và những điểm chuyển tuyến đóng vai trò cửa ngõ thay cho hai đầu mút vốn không tồn tại.
Trước khi đi tiếp, cần nói rõ giới hạn của tư liệu. Tệp dữ liệu dùng cho loạt bài này chỉ chứa tim tuyến, mã tuyến, màu và chiều dài. Nó không kèm danh sách nhà ga, không đánh dấu đoạn nào ngầm đoạn nào trên cao, không ghi vị trí depot và không vẽ chỉ giới hành lang. Trên mười sáu khung ảnh vệ tinh của bài, bạn đọc sẽ chỉ thấy một vạch xanh lá liên tục, không hề có ký hiệu nhà ga nào. Những cái tên bắt đầu bằng chữ “Ga” hiện lên trong ảnh đều là nhà ga của các tuyến khác đã tồn tại trên thực địa, cụ thể là tuyến 2A Cát Linh – Hà Đông và tuyến số 3 Nhổn – ga Hà Nội, hoặc là ga đường sắt quốc gia. Mọi phán đoán về vị trí ga tương lai, về phương án ngầm hay nổi, về chỗ đặt depot trong bài đều là phân tích chuyên môn của người viết dựa trên hình học tuyến và hiện trạng đọc từ ảnh.
Câu trả lời gọn trong một bảng
| Câu hỏi | Đáp án theo dữ liệu |
|---|---|
| Điểm đầu tuyến | Không tồn tại — tuyến khép kín |
| Điểm cuối tuyến | Không tồn tại — tuyến khép kín |
| Khoảng cách giữa đỉnh đầu và đỉnh cuối | 0,0 m |
| Toạ độ điểm khép vòng trong tệp dữ liệu | 21.072582 N, 105.736097 E |
| Vị trí thực địa của điểm khép vòng | Khu Tây Tựu, Bắc Từ Liêm |
| Ý nghĩa vận hành của điểm khép vòng | Không có — chỉ là nơi bắt đầu nét vẽ |
| Chu vi vòng | 62,3 km (CAD ghi 62,24 km) |
| Bán kính tương đương nếu vòng là hình tròn | khoảng 9,9 km |
| Cự ly tối đa giữa hai điểm bất kỳ trên vòng | 31,15 km — bằng nửa chu vi |
| Số đoạn hình học | 1 đoạn liên tục, không phân nhánh |
| Màu tuyến trong hồ sơ | #43A047 |
Bảng trên tóm tắt một sự thật mà nhiều người tra cứu quy hoạch metro Hà Nội sẽ thấy lạ: có một tuyến trong hồ sơ mà bạn không thể trả lời “đi từ đâu tới đâu”. Trong toàn bộ mười tám đối tượng của tệp dữ liệu, chỉ hai tuyến cho kết quả khép kín khi đo khoảng cách hai đầu mút, là M4 với 0,0 mét và M10 với 41,9 mét. Mười sáu tuyến còn lại có hai đầu cách nhau từ tám cây số tới năm mươi chín cây số, tức là những hành lang hở theo đúng nghĩa. Con số 0,0 mét của M4 không phải sai số làm tròn của phép đo; nó là kết quả của việc đỉnh cuối cùng trong chuỗi toạ độ được gán đúng giá trị của đỉnh đầu tiên, một quy ước chuẩn khi số hoá đường khép kín.
Nét vẽ khép lại ở Tây Tựu, giữa ruộng hoa và trục Tây Thăng Long
Nếu bắt buộc phải chỉ một chỗ trên bản đồ và nói “đây là nơi tuyến bắt đầu”, chỗ đó nằm ở Tây Tựu thuộc Bắc Từ Liêm. Ba khung ảnh dưới đây bao quanh vị trí ấy. Cần nhấn mạnh ngay: chúng được đưa vào bài để bạn đọc thấy tận mắt vùng đất giữ điểm khép vòng, chứ không phải để khẳng định nơi đó sẽ có một nhà ga đặc biệt nào. Trên thực địa, đoạn tuyến qua Tây Tựu chỉ là một đoạn bình thường như mọi đoạn khác trên vòng.
Ảnh 01 – Vạch xanh giữa vùng trồng hoa Tây Tựu
Khung hình cho thấy một dải đất còn giữ được cấu trúc sản xuất nông nghiệp rõ nét. Các thửa hoa chia ô đều đặn của Làng hoa Tây Tựu và Vườn hoa Tây Tựu trải kín phần giữa ảnh, xen giữa là những dãy nhà ống mới xây bám ngõ. Vạch xanh chạy men trục Trung Kiên rồi Phố Trung Tựu, cắt tuyến tỉnh lộ 70A ở phần dưới khung. Trong tầm nhìn có Chùa Đăm hay Hưng Khánh Tự, Trường THCS Tây Tựu, cụm Trường Tiểu học và THCS Bắc Từ Liêm, Nghĩa trang Tây Tựu, Chợ Phúc Lý, Nhà Thờ Phúc Lý, Toà án Quận Bắc Từ Liêm và Trung tâm Công nghệ cao MobiFone. Phía tây là trục Vành đai 3.5 với Chung cư THT New City, Trường Đại học Thành Đô và Hinode Royal Park Kim Chung Di Trạch. Nhãn Depot Metro Nhổn hiện ở góc dưới khung hình, đó là depot của tuyến số 3 đang vận hành, hoàn toàn không liên quan tới tuyến số 4. Đứng ở góc độ chuẩn bị mặt bằng, đây là dải đất dễ chịu nhất trên toàn cung phía tây: thửa lớn, ít nhà cao tầng, ranh giới rõ ràng.

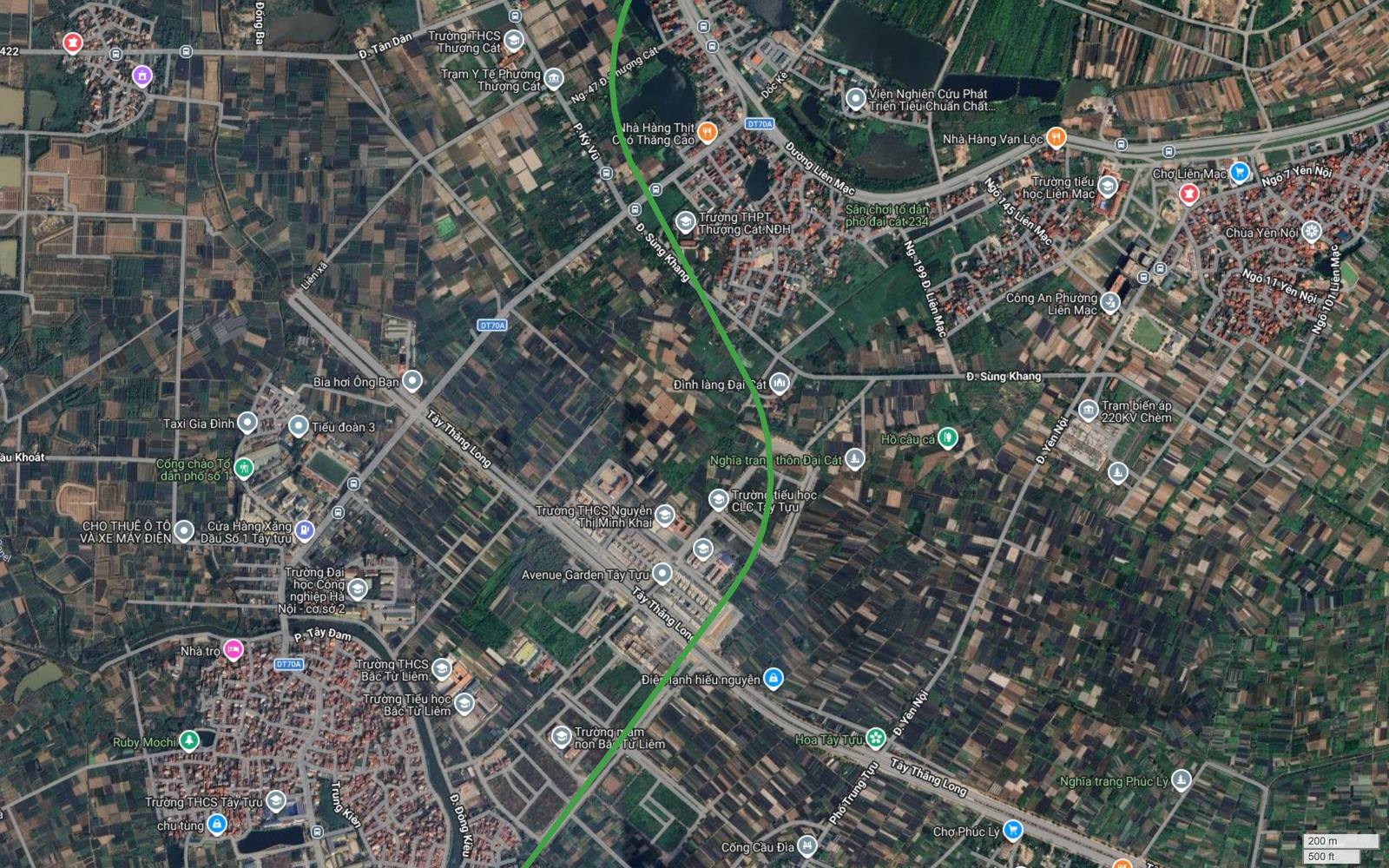

Ảnh 35 – Khung hình cuối cùng dừng lại đúng chỗ khung đầu tiên bắt đầu
Đây là khung hình mà tính khép kín của tuyến hiện ra rõ nhất. Vạch xanh đi xuống theo phương bắc nam qua vùng Đại Cát, cắt trục Tây Thăng Long ở phần dưới khung, rồi tiếp tục về hướng Tây Tựu để chồng lên chính đoạn đã xuất hiện ở ảnh 01. Cảnh quan bên dưới gồm Đình làng Đại Cát, Nghĩa trang thôn Đại Cát, Trường tiểu học chất lượng cao Tây Tựu, Trường THCS Nguyễn Thị Minh Khai, Avenue Garden Tây Tựu, Chợ Liên Mạc, Chùa Yên Nội, Công an Phường Liên Mạc và Trạm biến áp 220KV Chèm. Phía tây là Trường Đại học Công nghiệp Hà Nội cơ sở 2, Cổng chào Tổ dân phố số 1, Tiểu đoàn 3 và Trường THCS Bắc Từ Liêm. Với người đọc bản đồ, chi tiết đáng chú ý là hai khung ảnh cách nhau ba mươi bốn nhịp lại chứa chung một đoạn tuyến. Đó là bằng chứng thị giác cho con số 0,0 mét đã nêu ở đầu bài.

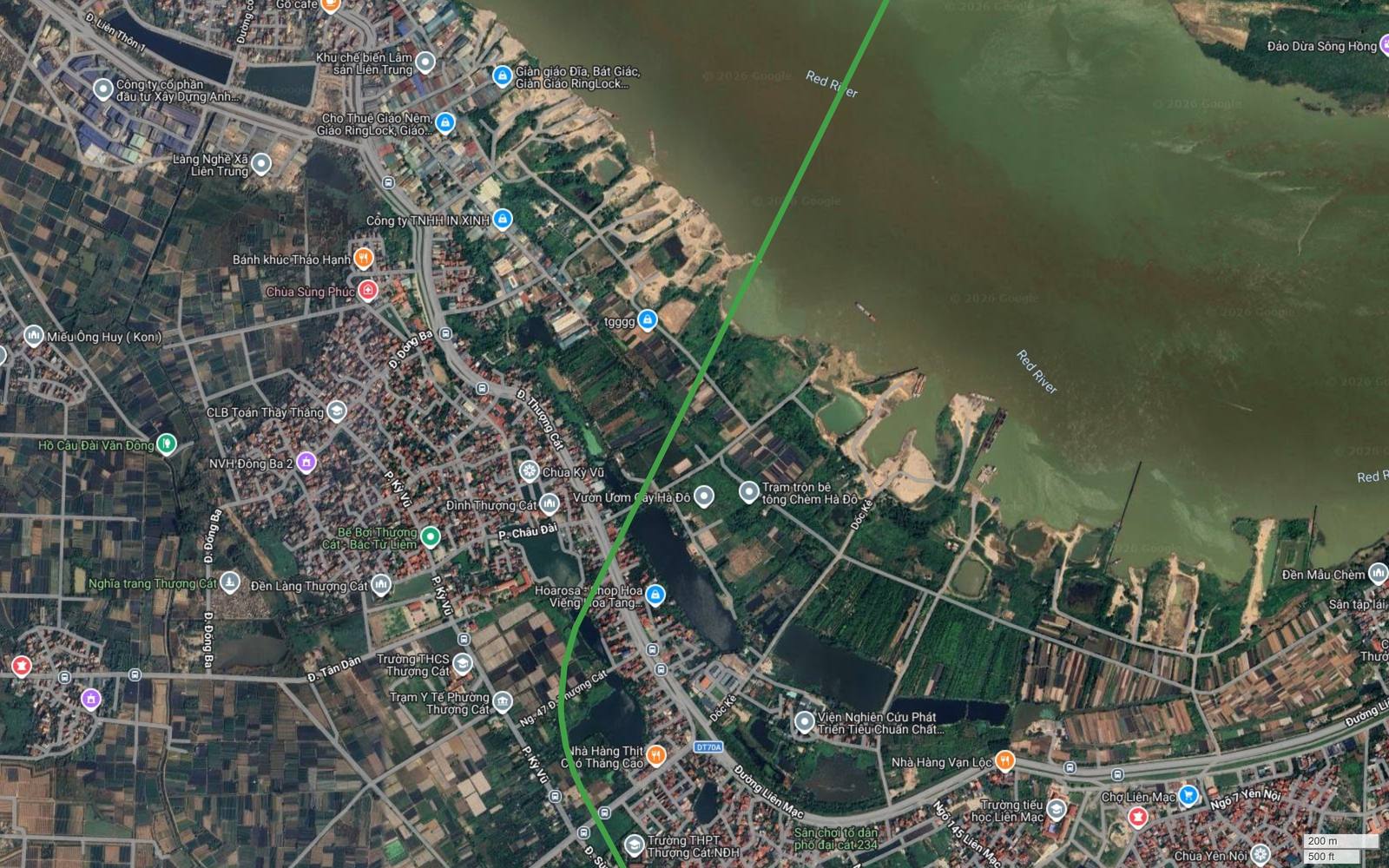

Ảnh 34 – Cửa ngõ bờ nam trước khi vòng đóng lại
Trước khi khép lại, tuyến còn phải đi hết một đoạn đặc trưng của Bắc Từ Liêm cũ. Vạch xanh lên bờ nam sông Hồng, băng qua vùng bãi rồi cắt chéo khu dân cư Thượng Cát. Trong khung có Chùa Kỳ Vũ, Đình Thượng Cát, Đền Làng Thượng Cát, Nghĩa trang Thượng Cát, Trường THCS Thượng Cát, Trạm Y tế Phường Thượng Cát, Bể Bơi Thượng Cát và Trường THPT Thượng Cát nằm ngay dưới hành lang. Phía tây là Chùa Sùng Phúc, Miếu Ông Huy, Nhà văn hoá Đông Ba 2, Hồ Câu Đài Văn Đông và Làng Nghề Xã Liên Trung. Phía đông là Vườn Ươm Cây Hà Đô, Trạm trộn bê tông Chèm Hà Đô, Dốc Kè, Đền Mẫu Chèm và Chợ Liên Mạc. Đoạn cắt chéo qua làng cổ là loại địa hình mà khối lượng đền bù không lớn về diện tích nhưng phân tán về số hộ, thứ rủi ro tiến độ mà chủ đầu tư hạ tầng nào cũng phải dự phòng.
Vì sao điểm khép vòng chỉ là quy ước, không phải điểm đầu
Người đọc quen với các tuyến metro thông thường dễ mặc định rằng toạ độ đỉnh số một trong tệp dữ liệu là điểm xuất phát của tuyến. Với hành lang khép kín, giả định ấy sai. Khi số hoá một đường cong đóng, người vẽ buộc phải chọn một chỗ để đặt bút, đi hết vòng rồi nối trở lại đúng chỗ ấy. Chỗ đặt bút trở thành đỉnh số một, và nó hoàn toàn tuỳ ý. Nếu người vẽ khởi hành từ nút Yên Sở, từ ranh Vinhomes Cổ Loa hay từ nút giao Vĩnh Ngọc, hình dạng tuyến in ra giấy vẫn y hệt, chiều dài vẫn là 62,3 km, chỉ có thứ tự các đỉnh trong tệp thay đổi. Điểm khép vòng vì thế mang giá trị kỹ thuật của một dấu mốc đọc dữ liệu, chứ không mang bất kỳ ý nghĩa nào về vận hành, về thứ tự đầu tư hay về mức độ quan trọng của địa bàn.
Hệ quả thực tế của nhận xét này lớn hơn vẻ ngoài học thuật của nó. Trên thị trường bất động sản, thông tin “nằm gần điểm đầu tuyến” thường được dùng như một lợi thế bán hàng, bởi ga đầu tuyến trên hành lang hở thường đi kèm depot, bãi đỗ xe trung chuyển và quy mô công trình lớn. Với M4, lợi thế ấy không tồn tại ở Tây Tựu, đơn giản vì không có ga đầu tuyến nào để mà gần. Bất kỳ ai nghe giới thiệu một sản phẩm bất động sản với lý do “sát điểm đầu tuyến metro số 4” đều nên đối chiếu lại với chính đặc tính hình học vừa nêu.

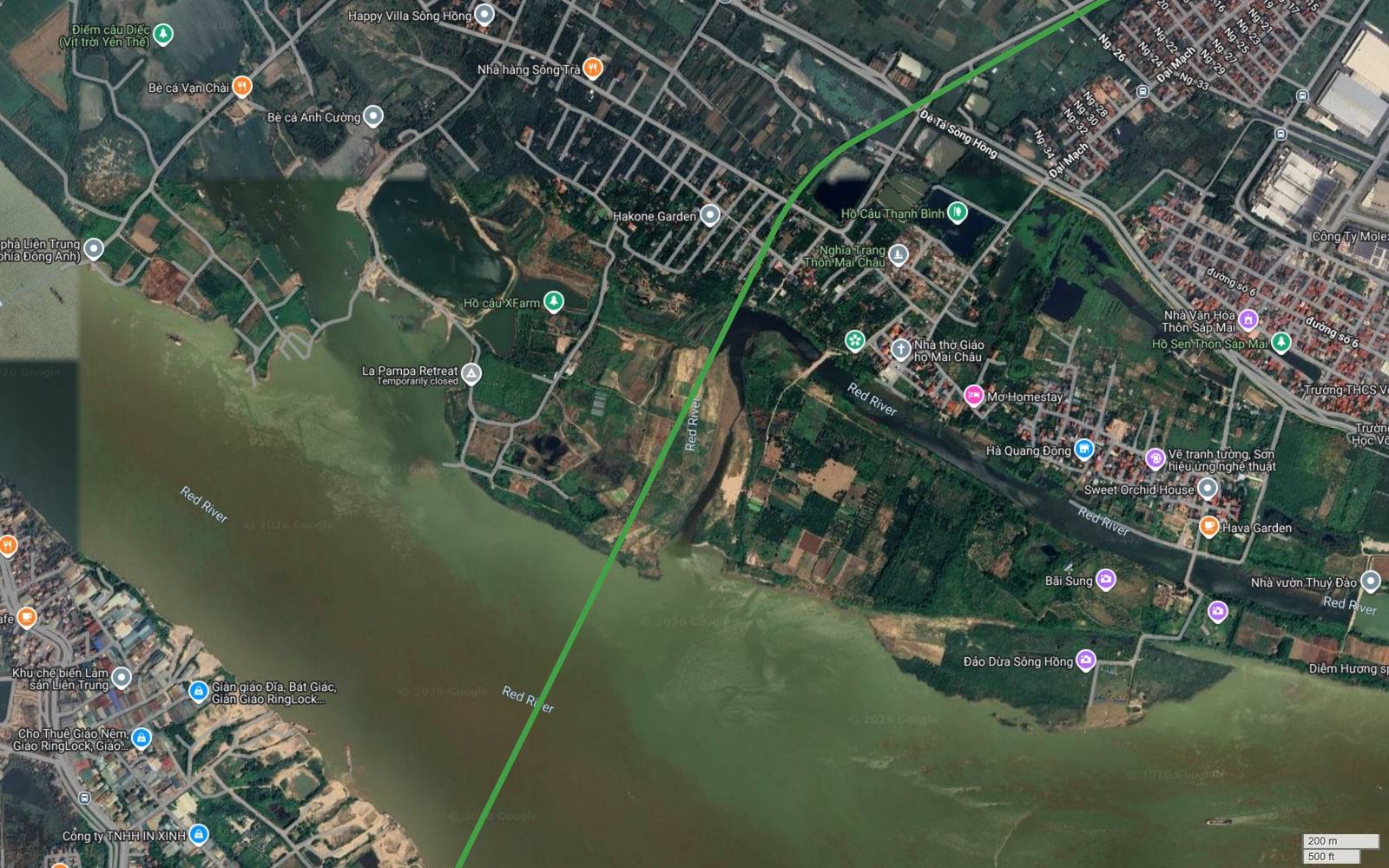

Ảnh 33 – Nét vẽ vượt sông Hồng lần thứ hai để đóng vòng
Nếu tuyến vòng có một chỗ nào xứng đáng gọi là “mối nối” theo nghĩa kỹ thuật thay vì nghĩa dữ liệu, thì đó là khung hình này. Vạch xanh cắt ngang dòng chính sông Hồng theo phương chéo, đi qua cả dải bãi giữa, nối phần tuyến bên Đông Anh với phần tuyến bên Bắc Từ Liêm. Bờ bắc trong ảnh có Hồ Câu Thanh Bình, Hakone Garden, Nghĩa Trang Thôn Mai Châu, Nhà thờ Giáo họ Mai Châu, Mơ Homestay, Sweet Orchid House, Hava Garden, Bãi Sung, Đảo Dừa Sông Hồng, Nhà vườn Thuỷ Đào và tuyến Đê Tả Sông Hồng chạy song song mép nước. Phía tây có Hồ câu XFarm, La Pampa Retreat, Bè cá Vạn Chài, Bè cá Anh Cường và Bến phà Liên Trung; bờ nam là Khu chế biến Lâm sản Liên Trung. Xét về trình tự thi công, một công trình vượt sông ở vị trí này quyết định thời điểm vòng thực sự khép kín. Chừng nào nhịp vượt sông chưa xong, phần còn lại của tuyến vẫn chỉ là một hành lang hở dài hơn sáu mươi cây số với hai đầu cụt nằm hai bên bờ. Đó là lý do trên các tuyến vòng ở nhiều đô thị, hạng mục nối đoạn cuối cùng thường được tách thành một giai đoạn riêng và khai thác tạm theo mô hình tuyến hở trước khi đóng vòng. Quỹ đất quanh khu vực này cũng đang đón làn sóng đô thị mới, tiêu biểu là dự án Forestia Lake tại Mê Linh.
Một vòng khép kín vận hành khác tuyến xuyên tâm ở những điểm nào
Sự khác biệt bắt đầu ngay từ đồ thị chạy tàu. Trên tuyến hở, mỗi đoàn tàu chạy tới ga cuối phải dừng, đổi buồng lái, chạy qua đường ray đảo đầu rồi mới quay lại. Thao tác ấy chiếm thời gian, chiếm diện tích ke ga và trở thành nút thắt năng lực khi giãn cách rút xuống dưới ba phút. Tuyến vòng bỏ hẳn khâu này: đoàn tàu chạy liên tục, hết một chu kỳ 62,3 km lại bước sang chu kỳ tiếp theo mà không cần bất kỳ thao tác nào. Đổi lại, tuyến vòng mất đi khả năng “hồi phục đồ thị” tại ga cuối. Trên tuyến hở, thời gian dừng ở đầu mút chính là khoảng đệm để một đoàn tàu chậm bắt kịp biểu đồ; tuyến vòng không có khoảng đệm ấy, nên sai lệch có xu hướng tích luỹ và lan truyền quanh vòng, buộc đơn vị vận hành phải bố trí điểm điều chỉnh giữa tuyến.
Khác biệt thứ hai nằm ở cách hành khách sử dụng tuyến. Trên hành lang hở, đi từ điểm A tới điểm B chỉ có một chiều. Trên vòng, luôn có hai lựa chọn, và hành khách sẽ chọn chiều ngắn hơn. Hệ quả toán học rất rõ: cự ly xa nhất giữa hai điểm bất kỳ trên vòng bằng đúng một nửa chu vi, tức 31,15 km với M4, chứ không phải 62,3 km. Cự ly kỳ vọng giữa hai điểm ngẫu nhiên bằng khoảng một phần tư chu vi, chừng 15,6 km. Với tốc độ lữ hành thông lệ của đường sắt đô thị, một chuyến đi trung bình trên vòng nằm trong khoảng ba mươi phút, con số hoàn toàn cạnh tranh được với xe cá nhân trên cùng cung đường ở giờ cao điểm.
Khác biệt thứ ba, và là điều đáng quan tâm nhất với thị trường bất động sản, nằm ở phân bố giá trị dọc tuyến. Trên hành lang xuyên tâm, giá trị vị trí giảm dần khi ra xa trung tâm, tạo thành một gradient rõ ràng từ ga đầu tới ga cuối. Trên vòng không có tâm nào để mà xa dần: mọi điểm trên vòng đều cách trung tâm xấp xỉ như nhau, quanh mức chín tới mười cây số. Thứ tạo ra chênh lệch giá trị giữa các đoạn của vòng M4 vì thế không phải khoảng cách tới Hồ Gươm, mà là ba yếu tố khác: có cắt tuyến xuyên tâm hay không, mật độ dân cư và việc làm quanh hành lang, và mức độ hoàn thiện hạ tầng đô thị sẵn có. Đây là lý do khiến các điểm chuyển tuyến trở nên đặc biệt quan trọng, và cũng là nội dung của phần tiếp theo.
Bảy cửa ngõ thay chỗ cho hai đầu mút
Trên tuyến hở, hai đầu mút là nơi hành khách vào và ra khỏi hệ thống với khối lượng lớn nhất, nên chúng được thiết kế như cửa ngõ với bãi đỗ xe, bến buýt gom và diện tích quảng trường ga rộng. Vòng M4 không có hai vị trí như vậy, nên vai trò cửa ngõ được chia đều cho các điểm mà vòng cắt qua một trục vận tải lớn. Bảy khung ảnh dưới đây là bảy vị trí như thế, xếp theo thứ tự chuyến bay quanh vòng. Chúng là những chỗ mà, theo phân tích của người viết, một nhà ga gần như chắc chắn phải xuất hiện nếu tuyến được triển khai — và xin nhắc lại đây là suy luận nghề nghiệp chứ không phải quy hoạch đã công bố.

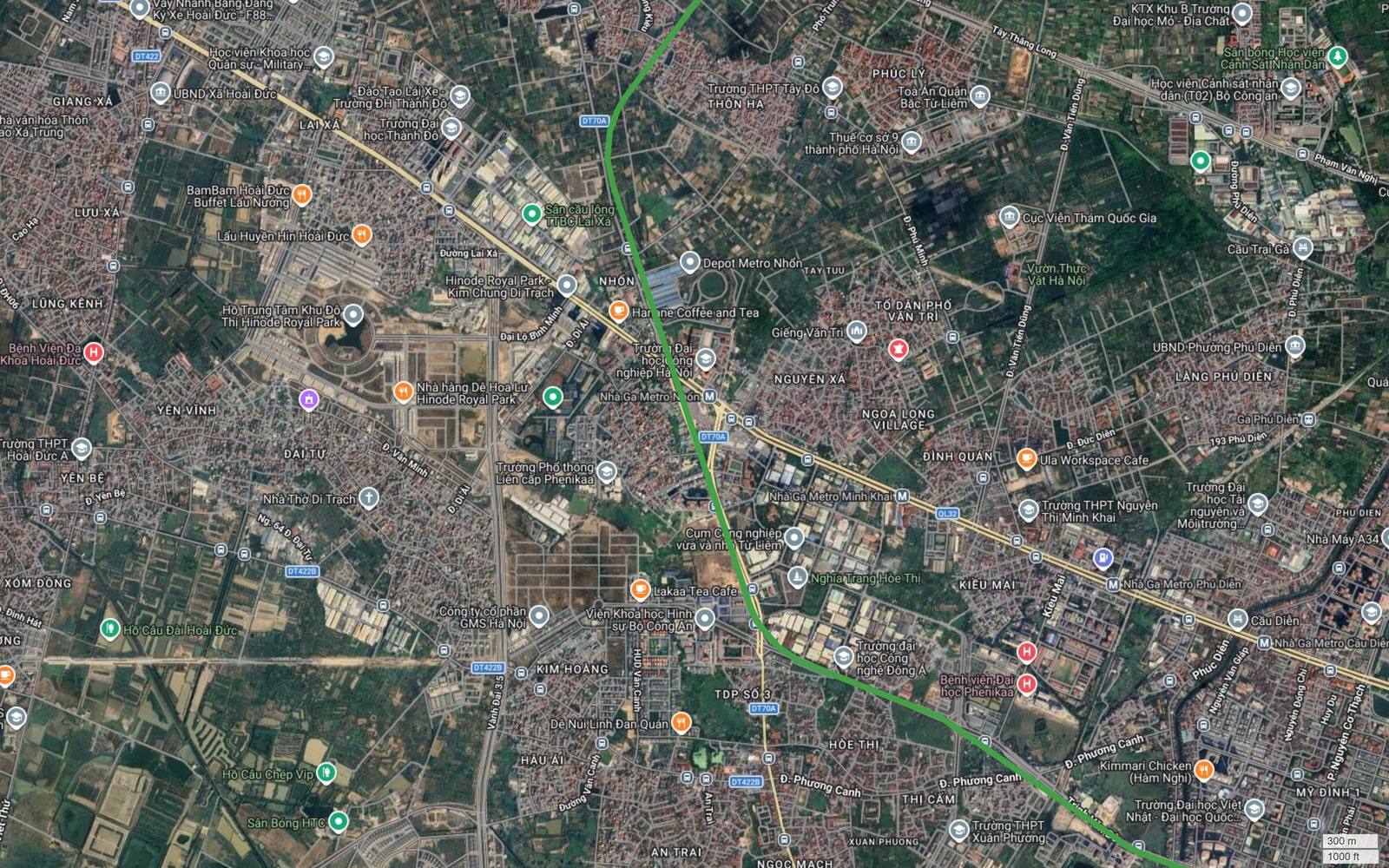

Ảnh 02 – Nhổn: vòng cắt tuyến số 3 đang chở khách
Vạch xanh đi xuống, cắt vuông góc Quốc lộ 32 ngay giữa Nhà Ga Metro Nhổn và Nhà Ga Metro Minh Khai. Hai nhãn ga này thuộc tuyến số 3 Nhổn – ga Hà Nội, tuyến đã vận hành thương mại đoạn trên cao, không phải ga của tuyến số 4. Depot Metro Nhổn nằm phía bắc điểm cắt, các nhãn Nhà Ga Metro Phú Diễn và Nhà Ga Metro Cầu Diễn hiện ở rìa đông khung hình. Quanh đó là Trường Đại học Công nghiệp Hà Nội, Trường Phổ thông Liên cấp Phenikaa, Bệnh viện Đại học Phenikaa, Trường Đại học Công nghệ Đông Á, Viện Khoa học Hình sự Bộ Công An, Cụm công nghiệp vừa và nhỏ Từ Liêm, Nghĩa Trang Hoè Thị và khu Hinode Royal Park bên Hoài Đức. Về giá trị mạng lưới, đây là vị trí đắt nhất nửa tây của vòng, bởi một điểm nối giữa tuyến vòng và tuyến xuyên tâm nhân đôi phạm vi phục vụ của cả hai.
Ảnh 08 – Hà Đông: vòng cắt tuyến 2A giữa hai ga đang khai thác
Vạch xanh cắt chéo trục Nguyễn Trãi – Trần Phú, tức Quốc lộ 6, ngay tại khúc giữa hai nhãn Ga Phùng Khoang và Ga Văn Quán; Ga Hà Đông hiện ở góc dưới khung. Ba nhãn ga này đều thuộc tuyến 2A Cát Linh – Hà Đông đang vận hành. Quanh điểm cắt có MAC Plaza, Công viên Cây Xanh Mỗ Lao, Hồ Văn Quán, Hồ Thẩn Thờ, Nghĩa trang Văn Quán Yên Phúc, Samsora Premier 105 Chu Văn An, Bưu điện Hà Đông và Seasons Avenue. Cụm đào tạo phía đông rất dày: Học viện An ninh Nhân dân, Trường Đại học Kiến trúc Hà Nội, Trường Đại học Công nghệ Giao thông Vận tải, Trường Đại học Sư phạm Nghệ thuật Trung ương, Học viện Kỹ thuật mật mã, Trường Đại học Hà Nội và Chùa Triều Khúc. Với hành khách Hà Đông, một ga chuyển tuyến ở đây mở ra hành trình vòng ngang sang Long Biên hoặc Đông Anh mà không phải đi vào lõi rồi ngược ra.

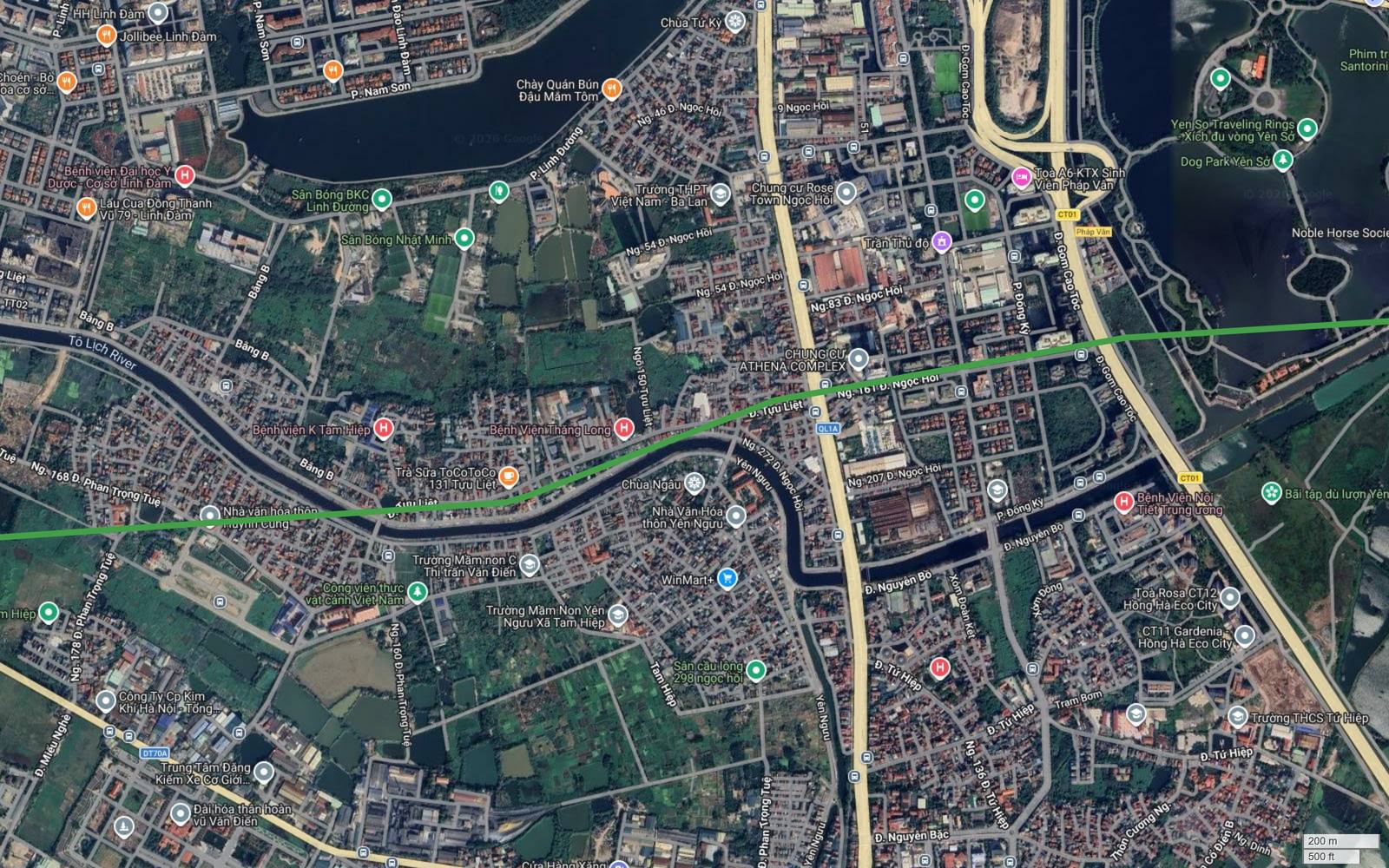

Ảnh 12 – Ngọc Hồi: vòng cắt Quốc lộ 1A và cao tốc Pháp Vân
Vạch xanh chạy gần như ngang qua khung hình, băng Quốc lộ 1A tại đoạn Ngọc Hồi rồi cắt tiếp trục cao tốc Pháp Vân – Cầu Giẽ cùng đường Gom Cao Tốc. Trong khung có Chung cư Athena Complex, Chung cư Rose Town Ngọc Hồi, Bệnh viện Nội Tiết Trung ương, Bệnh viện K Tam Hiệp, Bệnh viện Thăng Long, Chùa Ngâu, Chùa Tứ Kỳ, Nhà Văn Hoá thôn Yên Ngưu, Toà A6 ký túc xá sinh viên Pháp Vân và Trường THPT Việt Nam – Ba Lan. Phía nam là Hồng Hà Eco City với Toà Rosa CT12 và CT11 Gardenia, cùng Trường THCS Tứ Hiệp. Phía bắc là khu HH Linh Đàm, Bệnh viện Đại học Y Dược cơ sở Linh Đàm và sông Tô Lịch. Cửa ngõ phía nam của Hà Nội từ lâu là nơi tập trung bến bãi và kho vận; nếu vòng metro đặt ga tại đây, áp lực chuyển đổi công năng đất từ kho bãi sang nhà ở và dịch vụ sẽ tăng nhanh. Đáng chú ý, dải đất này nằm trong vùng ảnh hưởng của đại đô thị Vinhomes Global Sportia quy mô hơn 9.000 ha đang được quy hoạch ở cửa ngõ phía Nam Hà Nội.

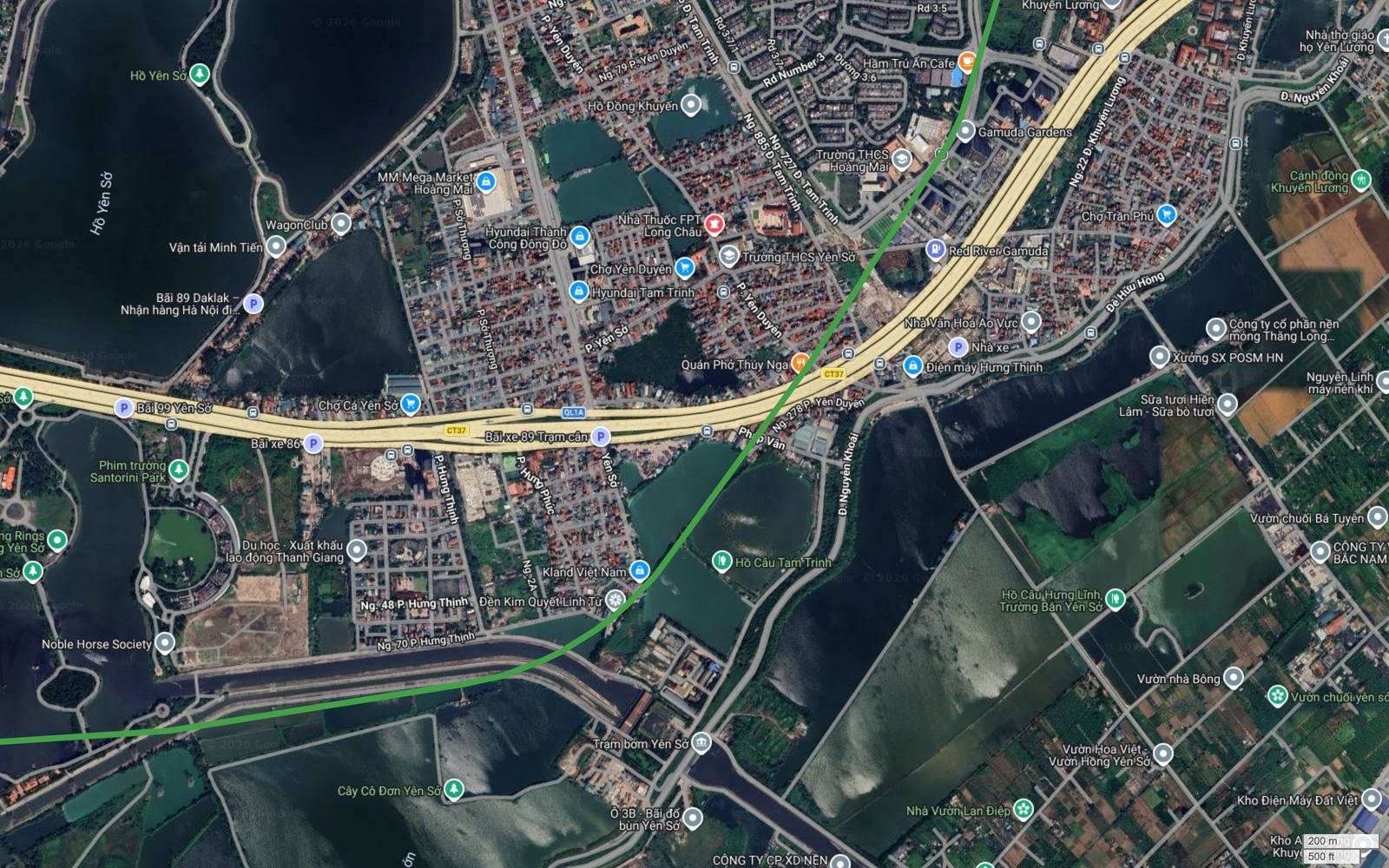

Ảnh 14 – Yên Sở: vòng cắt Vành đai 3 và Quốc lộ 1A
Vạch xanh cắt vuông góc trục Vành đai 3 kết hợp Quốc lộ 1A ở đoạn có Bãi xe 89 trạm cân, sau đó men rìa đông Gamuda Gardens và Red River Gamuda. Trong khung có MM Mega Market Hoàng Mai, Chợ Cá Yên Sở, Chợ Yên Duyên, Hyundai Thành Công Đông Đô, Hyundai Tam Trinh, Trường THCS Yên Sở, Trường THCS Hoàng Mai, Nhà Văn hoá Ao Vực, Hồ Câu Tam Trinh, Hồ Đồng Khuyến và Trạm bơm Yên Sở. Phía đông, bên kia đường Nguyễn Khoái, là Đê Hữu Hồng, Cánh đồng Khuyến Lương và Chợ Trần Phú. Một khu đô thị lớn đã hoàn thiện hạ tầng nằm sát điểm cắt của hai trục vành đai là mô hình gần với phát triển đô thị theo định hướng giao thông công cộng nhất trên cả tuyến. Điểm hạn chế là quỹ đất trong ranh khu đô thị đã lấp gần kín, nên dư địa phát triển bám ga chủ yếu nằm ở dải làng phía đông.

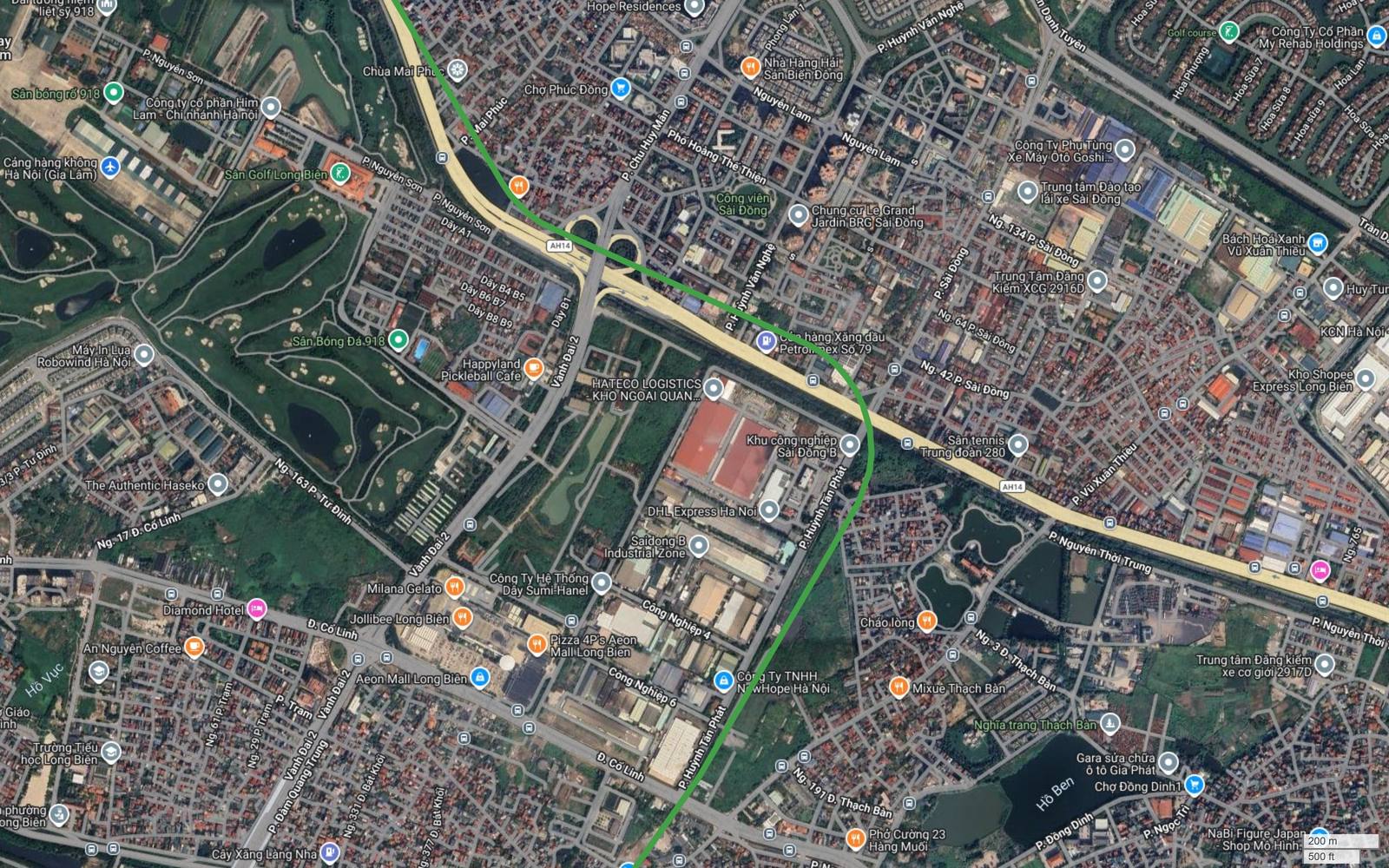

Ảnh 19 – Sài Đồng: vòng cắt Quốc lộ 5
Vạch xanh uốn cong rồi cắt trục Quốc lộ 5, tuyến vận tải nối Hà Nội với Hải Phòng, tại khu vực Sài Đồng. Quanh điểm cắt là Khu công nghiệp Sài Đồng B, HATECO Logistics kho ngoại quan, DHL Express Hà Nội, Công ty Hệ thống Dây Sumi-Hanel, Trung tâm Đăng kiểm xe cơ giới 2916D và Kho Shopee Express Long Biên. Phía bắc là Chợ Phúc Đồng, Chùa Mai Phúc, Công viên Sài Đồng, Chung cư Le Grand Jardin BRG Sài Đồng và Hope Residences. Phía tây là Sân Golf Long Biên, Cảng hàng không Hà Nội tại Gia Lâm và Đài tưởng niệm liệt sỹ 918; phía nam là Aeon Mall Long Biên và trục Cổ Linh. Nguồn khách ở đây có hai lớp tách biệt: lao động khu công nghiệp đi theo ca kíp và khách thương mại theo cụm bán lẻ. Cả hai đều ổn định qua các chu kỳ kinh tế, đó là thứ mà một tuyến vòng cần để lấp đầy khoảng thời gian ngoài hai giờ cao điểm. Theo trục kết nối về phía đông, khu đô thị Forestia Park tại Phố Nối, Hưng Yên cũng là một điểm nhấn mới của Vùng Thủ đô.

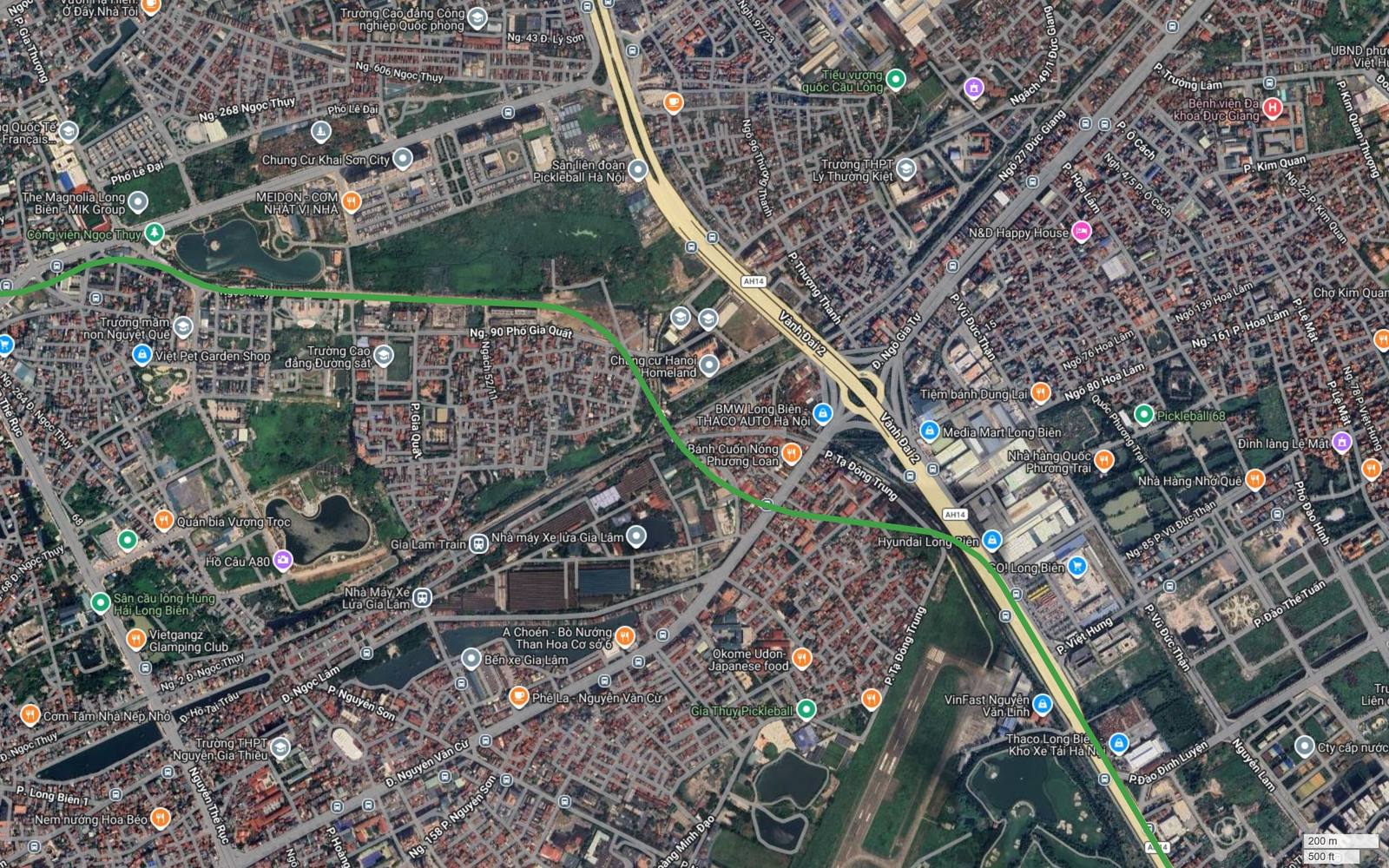

Ảnh 21 – Gia Lâm: vòng cắt Vành đai 2 cạnh ga đường sắt quốc gia
Vạch xanh bẻ sang hướng tây, cắt trục Vành đai 2 tại nút giao hình xuyến ở đoạn dẫn lên cầu Vĩnh Tuy, đi ngang khu Nhà máy Xe lửa Gia Lâm cùng nhãn Gia Lam Train, tức ga đường sắt quốc gia chứ không phải ga metro. Quanh điểm cắt có Chung cư Hanoi Homeland, BMW Long Biên, THACO AUTO Hà Nội, Media Mart Long Biên, GO! Long Biên, Bến xe Gia Lâm và Hyundai Long Biên. Sang phía tây là The Magnolia Long Biên của MIK Group, Chung cư Khai Sơn City, Công viên Ngọc Thụy, Trường Cao đẳng Đường sắt và Hồ Câu A80. Phía bắc là Trường Cao đẳng Công nghiệp Quốc phòng, Trường THPT Lý Thường Kiệt, Bệnh viện Đa khoa Đức Giang, Chợ Kim Quan và Đình làng Lê Mật. Đây là điểm hiếm hoi trên vòng có đủ ba lớp hạ tầng gặp nhau: đường sắt quốc gia, vành đai đô thị và bến xe khách liên tỉnh. Khu đất Nhà máy Xe lửa Gia Lâm cũng là một trong những quỹ đất công nghiệp nội đô lớn nhất còn lại của Hà Nội.

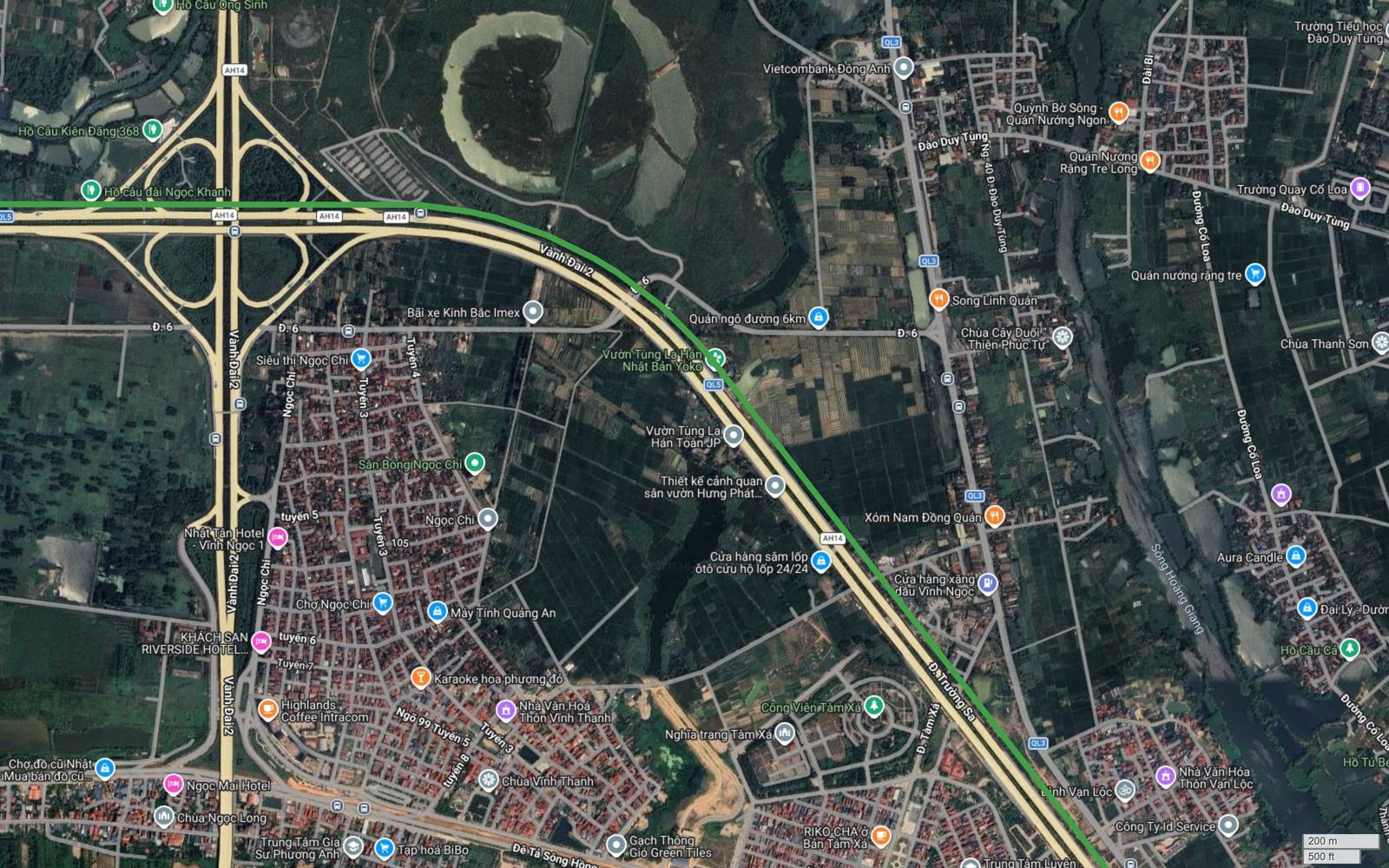

Ảnh 27 – Vĩnh Ngọc: vòng chuyển từ Vành đai 2 sang Quốc lộ 5
Khung hình chứa khúc ngoặt định hình toàn bộ cung phía bắc. Vạch xanh rời trục Vành đai 2 mang tên đường Trường Sa tại nút giao khác mức Vĩnh Ngọc, bẻ sang hướng tây và bám trục Quốc lộ 5 mang tên đường Hoàng Sa. Quanh nút có Hồ Câu Kiên Đăng 368, Hồ câu đài Ngọc Khánh, Bãi xe Kinh Bắc Imex và Vườn Tùng La Hán Nhật Bản Yoko. Phía nam là khu dân cư Ngọc Chi khá đông với Siêu thị Ngọc Chi, Chợ Ngọc Chi, Sân Bóng Ngọc Chi, Nhật Tân Hotel Vĩnh Ngọc, Khách sạn Riverside, Chùa Ngọc Long và Highlands Coffee Intracom. Phía đông là Vietcombank Đông Anh, Trường Quay Cổ Loa, Chùa Cây Duối Thiên Phúc Tự, đường Cổ Loa và Quốc lộ 3. Một nút giao khác mức đã xây dựng hoàn chỉnh là điều kiện thuận lợi hiếm có cho kết cấu vượt của đường sắt đô thị, bởi phần khó nhất là tổ chức giao thông trong thi công đã được giải quyết từ trước bằng công trình đường bộ.
Depot đặt ở đâu khi tuyến không có đầu mút
Câu hỏi này là hệ quả trực tiếp và nặng ký nhất của tính khép kín. Trên hành lang hở, depot gần như mặc định gắn vào một đầu mút: đất ở đó rẻ hơn, đoàn tàu ra vào không cắt ngang luồng chạy chính, và ga cuối vốn đã cần diện tích lớn. Vòng M4 không có đầu mút nào, nên depot buộc phải nối vào thân vòng bằng một nhánh dẫn riêng, kèm theo hệ ghi rẽ và đoạn hạ tốc. Điều đó khiến vị trí depot trở thành bài toán tối ưu ba chiều: quỹ đất, địa chất và vị trí tương đối trên vòng.
Nhắc lại một lần nữa cho rõ: dữ liệu hướng tuyến không chứa vị trí depot. Bốn khung ảnh dưới đây được chọn vì chúng cho thấy những dải đất mà một người làm nghề sẽ nhìn vào đầu tiên khi phải đi tìm chỗ đặt depot cho một vòng metro. Đây là phân tích, không phải quy hoạch.

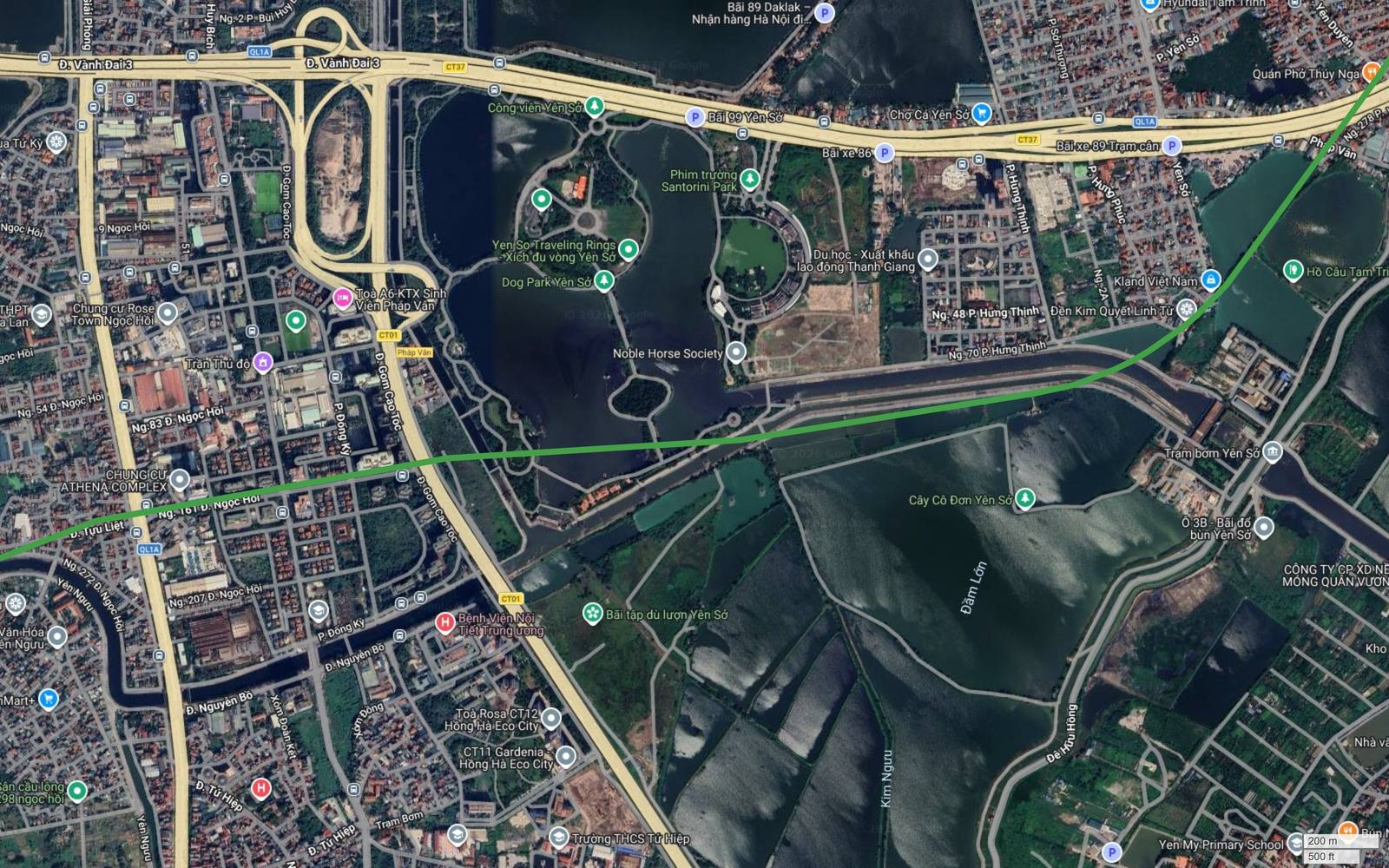

Ảnh 13 – Vùng đầm Yên Sở: đất rộng nhưng nền yếu
Vạch xanh đi ngang vùng đầm nước phía nam Công viên Yên Sở, cắt qua Đầm Lớn, đi sát Trạm bơm Yên Sở, Ô 3B bãi đổ bùn Yên Sở và Bãi tập dù lượn Yên Sở, rồi uốn cong lên hướng bắc ở rìa phải khung hình. Trong công viên có Phim trường Santorini Park, Yen So Traveling Rings, Dog Park Yên Sở và Noble Horse Society. Trục Vành đai 3 cùng cao tốc Pháp Vân chạy ngang phía trên, nút giao hoa thị hiện rõ ở góc trên trái. Trên bảng cân đối của một kỹ sư, khu này ghi điểm rất cao ở tiêu chí diện tích liền thửa và điểm rất thấp ở tiêu chí địa chất: toàn bộ dải đầm và bãi bùn đòi hỏi xử lý nền tốn kém trước khi có thể đặt đường ray depot. Ngoài ra hệ hồ điều hoà Yên Sở giữ chức năng thoát nước cho cả vùng nam thành phố, nên bất kỳ hạng mục nào lấn vào đó cũng vấp phải ràng buộc thuỷ lợi.

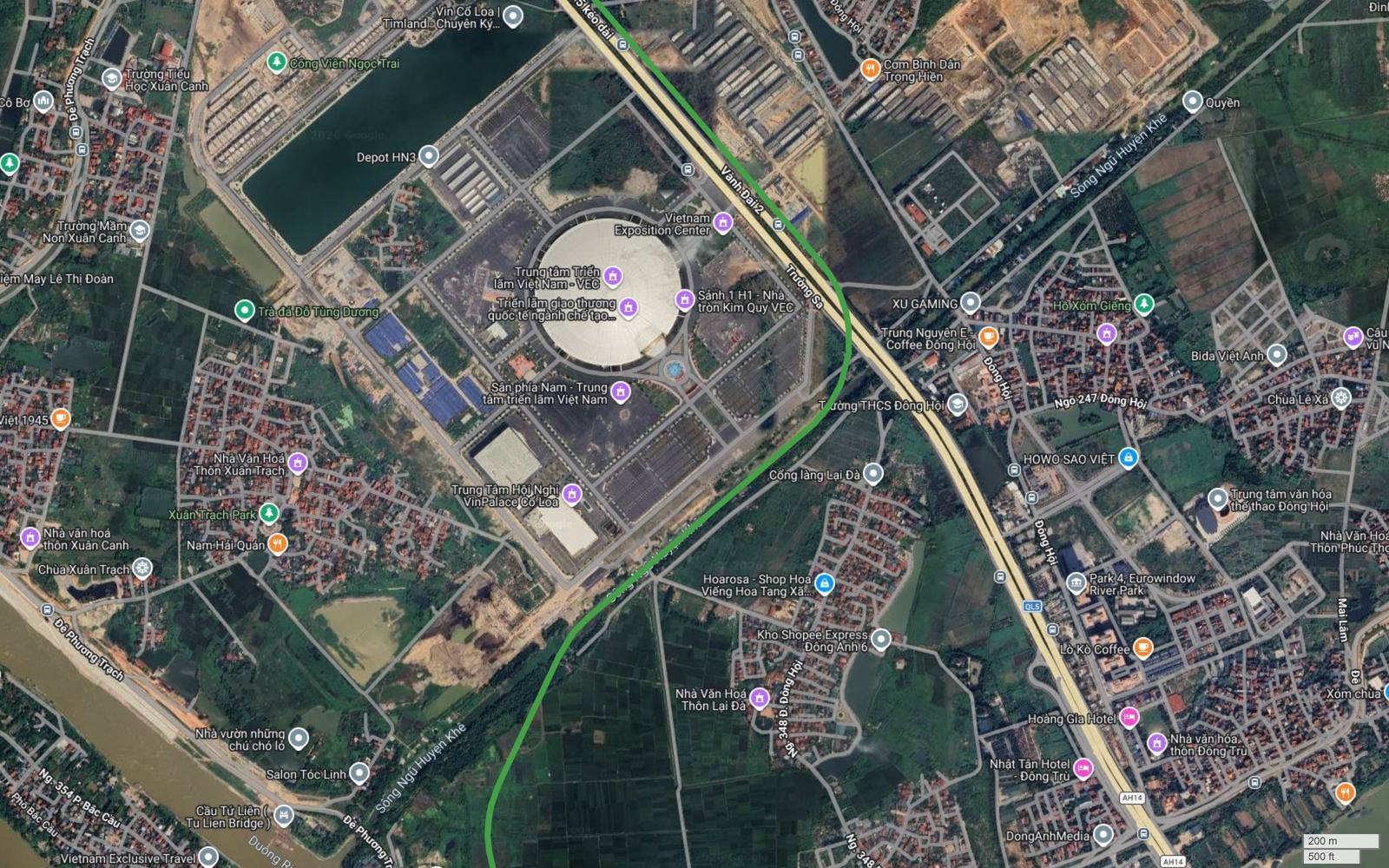

Ảnh 24 – Nhãn Depot HN3 và cụm triển lãm Đông Hội
Vạch xanh men rìa đông tổ hợp Trung tâm Triển lãm Việt Nam gồm Nhà tròn Kim Quy, Trung tâm Hội nghị VinPalace Cổ Loa, Công Viên Ngọc Trai và khu Vin Cổ Loa, với trục Vành đai 2 mang tên đường Trường Sa chạy song song. Phía đông là Trường THCS Đông Hội, Cổng làng Lai Đà, Nhà Văn hoá Thôn Lại Đà, Kho Shopee Express Đông Anh 6, Chùa Lê Xá, Hồ Xóm Giếng và Park 4 Eurowindow River Park. Sông Ngũ Huyện Khê uốn khúc ở giữa khung, cầu Tứ Liên hiện ở góc dưới trái. Nhãn Depot HN3 nằm ở phần trên khung hình cần được đọc đúng: đây là một điểm đánh dấu có sẵn trên nền bản đồ Google, gắn với một dự án đường sắt đô thị khác trong khu vực, hoàn toàn không phải depot của tuyến số 4 và không nằm trong dữ liệu hướng tuyến dùng cho bài viết này.

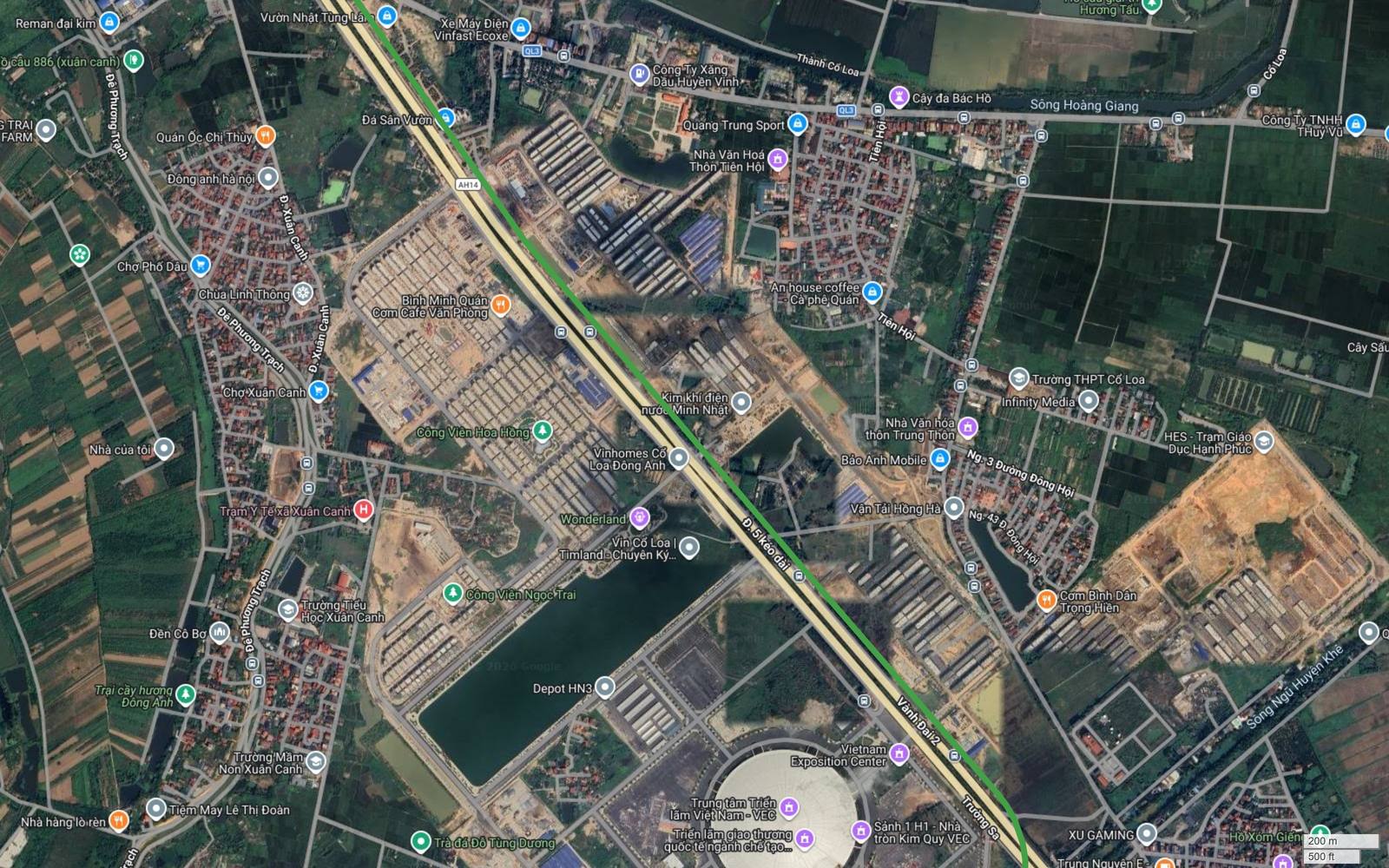

Ảnh 25 – Ranh Vinhomes Cổ Loa và trục đường 5 kéo dài
Vạch xanh chồng gần như trùng lên trục Vành đai 2, chạy dọc ranh đông của Vinhomes Cổ Loa Đông Anh. Trong khung có Công Viên Hoa Hồng, Công Viên Ngọc Trai, khu Wonderland, Vietnam Exposition Center, Nhà tròn Kim Quy và một lần nữa là nhãn Depot HN3 của dự án khác. Phía đông là Thành Cổ Loa, Cây đa Bác Hồ, Trường THPT Cổ Loa, Nhà Văn hoá thôn Tiên Hội và thôn Trung Thôn, cùng sông Hoàng Giang. Phía tây là Chợ Xuân Canh, Chợ Phố Dâu, Chùa Linh Thông, Đền Cô Bơ, Trạm Y tế xã Xuân Canh và Đê Phương Trạch. Toàn bộ dải này đang trong giai đoạn san nền và xây dựng ồ ạt, nhìn từ ảnh vệ tinh là những ô lô nhô mái tôn công trường xen giữa ruộng. Đặt vấn đề depot ở đây có lợi thế về mặt bằng nhưng vấp phải giá đất đã tăng theo dự án đô thị và vùng đệm di tích quốc gia đặc biệt Cổ Loa ở ngay phía đông.

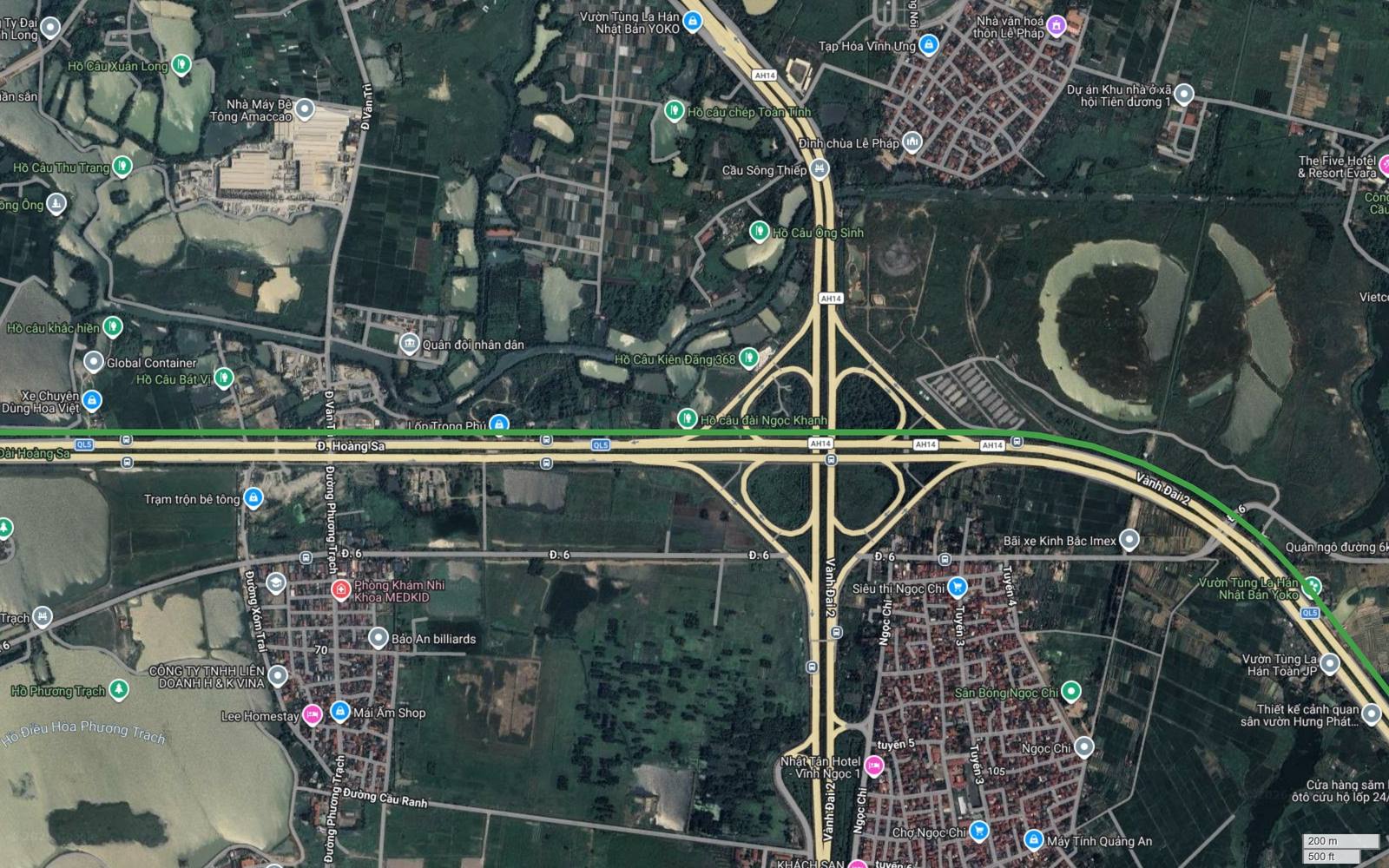

Ảnh 28 – Trục Hoàng Sa: hành lang rộng nhất toàn vòng
Từ đây tuyến chạy gần như một đường thẳng tuyệt đối. Vạch xanh bám sát mép bắc đường Hoàng Sa, đi qua nút giao khác mức hoàn chỉnh giữa trục này với Vành đai 2, băng vùng có Hồ Điều Hoà Phương Trạch, Hồ Phương Trạch, Hồ Câu Ông Sinh, Hồ Câu Kiên Đăng 368, Hồ Câu Bát Vị và Hồ câu khắc hiền. Phía bắc là Cầu Sông Thiếp, Đình chùa Lê Pháp, Nhà văn hoá thôn Lê Pháp, Dự án Khu nhà ở xã hội Tiên Dương 1, The Five Hotel & Resort Evara và Nhà Máy Bê Tông Amaccao. Phía nam là đường Phương Trạch, đường Cầu Ranh, Phòng Khám Nhi Khoa MEDKID và Global Container. Đây là dải có điều kiện hình học tốt nhất cho depot trên cả vòng: đất nông nghiệp liền thửa, trục đường đủ tải cho xe siêu trường, mặt cắt hành lang rộng cho phép bố trí nhánh dẫn mà không phải cắt qua khu dân cư.

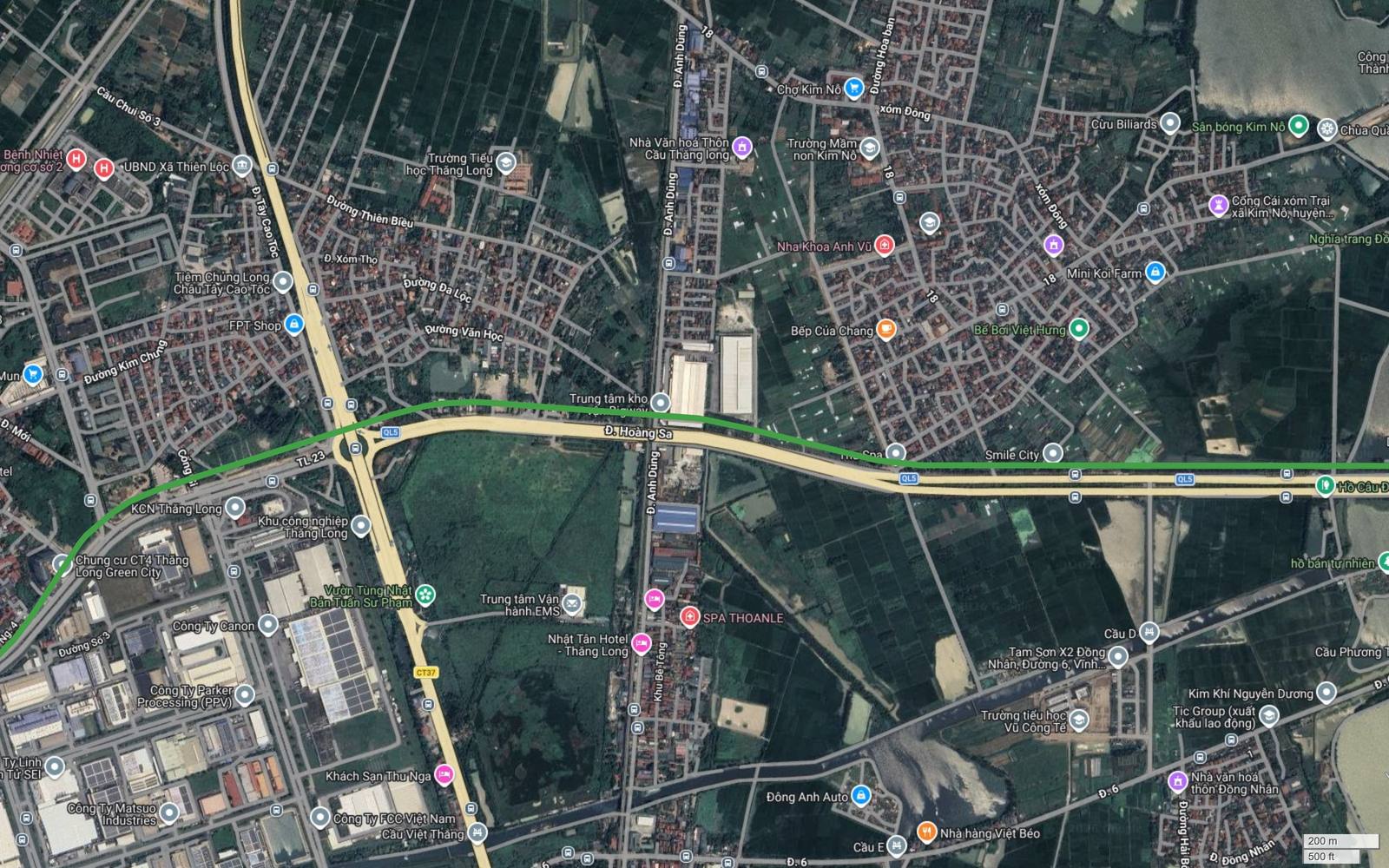

Ảnh 30 – Rìa Khu công nghiệp Thăng Long
Vạch xanh rời trục Hoàng Sa tại nút giao với tỉnh lộ 23, bẻ tây nam và men rìa bắc Khu công nghiệp Thăng Long. Trong khung có Công ty Canon, Parker Processing, Trung tâm Vận hành EMS, Trung tâm kho vận Bigway, Chung cư CT4 Thăng Long Green City, Trường Tiểu học Thăng Long, Nhà Văn hoá Thôn Cầu Thăng Long, Chợ Kim Nỗ, Bể Bơi Việt Hưng và Mini Koi Farm. Bệnh viện Bệnh Nhiệt đới Trung ương cơ sở 2 cùng Uỷ ban nhân dân Xã Thiên Lộc nằm ở góc trên trái, trục cao tốc Thăng Long – Nội Bài chạy dọc phía tây. Xét riêng bài toán depot, khu vực này có ưu điểm là hạ tầng kỹ thuật công nghiệp đã sẵn, đường tiếp cận đủ tải và nguồn điện ổn định; nhược điểm là quỹ đất trống bị chia nhỏ bởi các lô nhà máy đang hoạt động. Xét về khai thác, lưu lượng công nhân của một khu công nghiệp cỡ này là loại nhu cầu mà đường sắt đô thị phục vụ hiệu quả nhất, vì nó tập trung theo ca và có hướng đi lại rõ ràng.
Vòng này có kéo dài thêm được không
Với hành lang hở, câu hỏi kéo dài luôn có lời giải: nối thêm vài ga ra ngoài đầu mút hiện hữu, giữ nguyên phần đã xây. Với vòng khép kín, lời giải ấy biến mất. Muốn vòng ôm rộng hơn, phải nắn cả hành lang ra xa, điều gần như bất khả thi khi hạ tầng đã hình thành. Muốn vòng ôm hẹp lại, cũng vậy. Nói cách khác, chu vi 62,3 km là con số cố định vĩnh viễn của tuyến này kể từ khi hồ sơ được chốt.
Cách duy nhất để mở rộng năng lực phục vụ của một tuyến vòng là bổ sung nhánh nan hoa: những hành lang xuất phát từ một điểm trên vòng, chạy ra ngoại vi theo hướng ly tâm. Trong hồ sơ mười tám tuyến của Hà Nội, phần lớn các tuyến xuyên tâm đã đóng vai trò nan hoa ấy; chúng cắt qua vòng M4 ở nhiều vị trí và biến mỗi điểm cắt thành một nút mạng lưới. Từ góc nhìn đầu tư, điều này có nghĩa là giá trị của M4 phụ thuộc vào tiến độ của các tuyến khác nhiều hơn phần lớn tuyến trong mạng. Một vòng metro chạy đơn độc, chưa có tuyến xuyên tâm nào cắt qua ngoài hai tuyến hiện hữu ở Nhổn và Hà Đông, sẽ khai thác dưới xa tiềm năng thiết kế. Ngược lại, khi mạng nan hoa hoàn chỉnh, cũng chính vòng ấy trở thành hạ tầng có hệ số nhân cao nhất trong toàn hệ thống.
Đó cũng là lý do người viết cho rằng cách đọc đúng nhất về M4 với người quan tâm bất động sản là đọc theo cụm giao cắt chứ không đọc theo đoạn tuyến. Một căn hộ nằm cách hành lang ba trăm mét ở giữa hai điểm giao lớn hưởng lợi ít hơn nhiều so với một căn hộ cách hành lang tám trăm mét nhưng nằm trong bán kính đi bộ của một điểm chuyển tuyến. Trên tuyến xuyên tâm, khoảng cách tới hành lang là biến số quan trọng nhất; trên tuyến vòng, biến số quan trọng nhất là khoảng cách tới nút.
So sánh nhanh với các tuyến hở trong cùng hồ sơ
| Tiêu chí | Tuyến hở điển hình | Vòng M4 |
|---|---|---|
| Hai đầu mút | Có, cách nhau 8–59 km | Không có, khoảng cách 0,0 m |
| Ga đầu và ga cuối | Có, thường là ga lớn nhất tuyến | Không có, mọi ga đều là ga trung gian |
| Thao tác đảo đầu tàu | Bắt buộc, mỗi lượt chạy hai lần | Không cần |
| Vị trí depot | Gắn vào một đầu mút | Nối vào thân tuyến bằng nhánh dẫn |
| Cách kéo dài | Nối thêm ga ngoài đầu mút | Không kéo dài được, chỉ bổ sung nhánh |
| Cự ly tối đa giữa hai ga | Bằng chiều dài tuyến | Bằng nửa chu vi, tức 31,15 km |
| Yếu tố quyết định giá trị vị trí | Khoảng cách tới trung tâm | Khoảng cách tới điểm chuyển tuyến |
| Khả năng phục hồi biểu đồ chạy tàu | Dùng thời gian dừng ở đầu mút | Phải bố trí điểm điều chỉnh giữa tuyến |
Bảng so sánh này giải thích vì sao trong quy hoạch mạng lưới đường sắt đô thị của hầu hết các đô thị lớn, tuyến vòng thường xuất hiện muộn hơn tuyến xuyên tâm. Không phải vì nó kém quan trọng, mà vì hiệu quả của nó chỉ bộc lộ khi đã có sẵn các trục hướng tâm để nối. Với Hà Nội, hai tuyến hiện hữu là 2A Cát Linh – Hà Đông và tuyến số 3 Nhổn – ga Hà Nội đều cắt qua hành lang M4 ở nửa tây, trong khi nửa đông và nửa bắc của vòng chưa có tuyến nào chạm tới. Sự lệch pha ấy đáng được người mua bất động sản lưu ý: cùng nằm trên một vòng, nhưng thời điểm mà hạ tầng thật sự phát huy tác dụng ở Nhổn hay Hà Đông có thể sớm hơn nhiều so với ở Đại Mạch hay Kim Nỗ.
Câu hỏi thường gặp
Metro số 4 Hà Nội có ga đầu và ga cuối không?
Không. Dữ liệu hình học cho thấy đỉnh đầu tiên và đỉnh cuối cùng của tim tuyến trùng khít nhau, khoảng cách giữa hai đầu bằng 0,0 mét. Một hành lang khép kín như vậy không có hai đầu mút, do đó khái niệm ga đầu và ga cuối không tồn tại với tuyến này. Mọi ga trên vòng đều là ga trung gian.
Điểm khép vòng của tuyến metro số 4 nằm ở đâu?
Tại toạ độ 21.072582 N, 105.736097 E, thuộc khu Tây Tựu của Bắc Từ Liêm, ở dải đất giữa trục Tây Thăng Long và tỉnh lộ 70A, cách Quốc lộ 32 chừng hai cây số về phía bắc. Đây là nơi nét vẽ tim tuyến bắt đầu và cũng là nơi nét vẽ đóng lại.
Vì sao điểm khép vòng không phải là điểm đầu tuyến?
Vì nó chỉ là quy ước của phần mềm số hoá. Người vẽ phải đặt bút xuống ở đâu đó để bắt đầu một đường khép kín, và chỗ đặt bút ấy trở thành đỉnh số một trong tệp dữ liệu. Nếu người vẽ bắt đầu từ Yên Sở hay Cổ Loa, hình dạng tuyến vẫn y hệt, chỉ có thứ tự đỉnh thay đổi. Điểm khép vòng vì thế không mang ý nghĩa vận hành nào.
Tàu trên một tuyến metro vòng chạy theo chiều nào?
Theo cả hai chiều trên hai đường ray riêng biệt, thường được gọi là chiều thuận kim đồng hồ và chiều ngược kim đồng hồ. Đoàn tàu chạy liên tục trên vòng, không có động tác đảo đầu ở ga cuối. Đây là điểm khác biệt cơ bản so với tuyến xuyên tâm, nơi mỗi lượt chạy đều kết thúc bằng một thao tác quay đầu chiếm dụng thời gian và diện tích ke ga.
Trên vòng metro số 4, hai điểm xa nhau nhất cách nhau bao nhiêu?
Tối đa 31,15 km, đúng bằng một nửa chu vi 62,3 km. Lý do là hành khách luôn chọn được chiều đi ngắn hơn trong hai chiều. Nếu tính trung bình cho hai điểm bất kỳ trên vòng, cự ly kỳ vọng vào khoảng một phần tư chu vi, tức chừng 15,6 km.
Depot của một tuyến metro vòng thường đặt ở đâu?
Trên tuyến hở, depot hay được gắn vào một đầu mút. Tuyến vòng không có đầu mút nên depot buộc phải nối vào thân vòng bằng một nhánh dẫn riêng. Điều kiện chọn vị trí gồm quỹ đất liền thửa vài chục héc ta, nền địa chất chịu tải tốt, đường tiếp cận đủ rộng cho xe siêu trường và khoảng cách hợp lý tới các đoạn tuyến khai thác nặng nhất.
Nhãn Depot HN3 nhìn thấy trên ảnh có phải depot của tuyến số 4 không?
Không phải. Đó là một nhãn địa điểm sẵn có trên nền bản đồ Google tại khu vực Xuân Canh, Đông Anh, thuộc về một dự án đường sắt đô thị khác. Dữ liệu hướng tuyến dùng cho bài viết này hoàn toàn không chứa vị trí depot cho tuyến số 4.
Một tuyến metro vòng khép kín có kéo dài thêm được không?
Không kéo dài theo cách của tuyến hở. Một vòng đã đóng thì chỉ có thể mở rộng bằng cách nắn hành lang ra xa hơn, điều gần như bất khả thi khi đã xây dựng, hoặc bằng cách bổ sung các nhánh nan hoa nối từ vòng hướng ra ngoại vi. Trên thực tế, năng lực phục vụ của một tuyến vòng được mở rộng bằng mạng lưới xung quanh nó chứ không bằng chính chiều dài của nó.
Tổng kết
Câu hỏi “tuyến metro số 4 Hà Nội bắt đầu và kết thúc ở đâu” có một đáp án ngắn gọn: nó không bắt đầu và cũng không kết thúc ở đâu cả. Đo trực tiếp trên dữ liệu hình học, hai đầu mút của tuyến trùng khít nhau với khoảng cách 0,0 mét tại toạ độ 21.072582 N, 105.736097 E thuộc khu Tây Tựu, Bắc Từ Liêm. Điểm ấy chỉ là nơi nét vẽ được đặt xuống trong quá trình số hoá; đổi chỗ đặt bút sang bất kỳ vị trí nào khác trên vòng, kết quả vẫn là cùng một hành lang 62,3 km.
Tính khép kín kéo theo một loạt hệ quả không nhỏ. Tuyến không có ga cuối nên không có thao tác đảo đầu và cũng không có khoảng đệm phục hồi biểu đồ chạy tàu ở đầu mút. Đoàn tàu chạy liên tục theo hai chiều quanh vòng, cự ly xa nhất giữa hai điểm bất kỳ chỉ bằng nửa chu vi. Depot không thể gắn vào đầu mút mà phải nối bằng nhánh dẫn, khiến việc chọn vị trí trở thành bài toán cân đối giữa quỹ đất, địa chất và vị trí tương đối trên vòng; bốn dải đất đáng cân nhắc nhất theo phân tích của người viết là vùng đầm Yên Sở, dải Xuân Canh, trục Hoàng Sa qua Phương Trạch và rìa Khu công nghiệp Thăng Long.
Vai trò mà hai đầu mút đảm nhiệm trên tuyến hở, ở đây được chia cho bảy cửa ngõ là những điểm vòng cắt qua trục vận tải lớn: Nhổn với tuyến số 3, Hà Đông với tuyến 2A, Ngọc Hồi với Quốc lộ 1A và cao tốc Pháp Vân, Yên Sở với Vành đai 3, Sài Đồng với Quốc lộ 5, Gia Lâm với Vành đai 2 và ga đường sắt quốc gia, Vĩnh Ngọc với nút giao khác mức phía bắc. Với người quan tâm bất động sản, đây chính là danh sách đáng theo dõi. Trên một tuyến vòng, khoảng cách tới nút quyết định giá trị vị trí nhiều hơn khoảng cách tới trung tâm thành phố.
